光纤传像束是一种可以任意弯曲的传输图像的无源器件,由多根光纤规则排列成束构成,每根光纤就是一个像元,能够独立传输信息,彼此之间没有串扰,与传统的光学成像器件相比,具有重量轻、使用方便、便于携带等优点,因而在医学、军事、航天、科研等领域都有应用,尤其是其耐辐射、耐腐蚀、抗电磁干扰,在一些特殊应用场合更是不可替代。
光纤传像束的一个特点是可以通过光纤的不同排列实现图像的分割、合成以及变换,例如光纤束一端是圆形或者方形排列,另外一端排列是直线,从而将二维图像展开成一维,因此还具有一些独特的应用。在工业、科研等领域,采用光纤传像束,可以将数个廉价的小CCD拼接成大阵面CCD,用于替代昂贵的进口件。在天文望远镜中,既能进行成像观测又能进行光谱分析的积分视场光谱仪是当前大型天文望远镜的一个标配,其核心积分视场单元(IFU)的一个制造方法就是采用将二维图像变成光纤一维排列、从而可以进行光谱分析的光纤传像束。

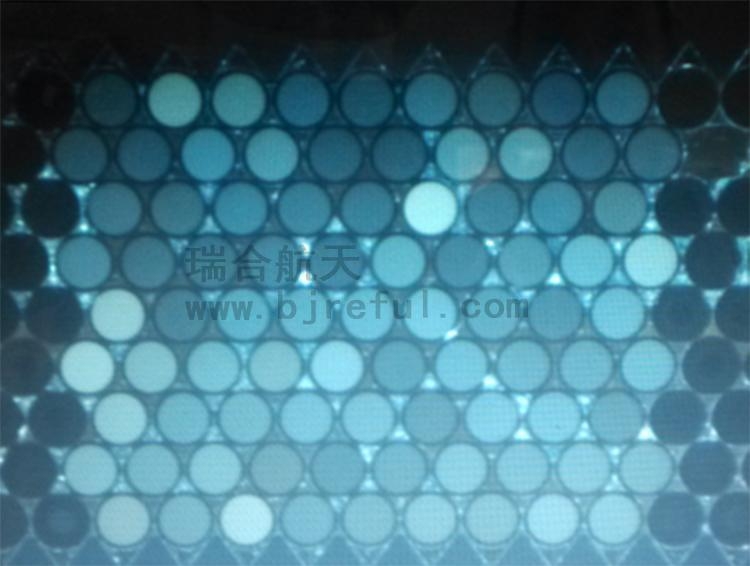

我公司采用成熟的光纤密排技术,在高精度硅V型槽中密堆积多层光纤,保证了光纤传像束的像元精度,可以实现二维变一维的转换。图片2为9*9阵列排列成菱形的光纤传像束,可见空间排列精度很高(偏差小于2微米),这里采用自然光照明,光纤直径125微米,其中亮圆为传像光纤,暗圆为辅助堆积的光纤,底板和盖板均为定位用硅V型槽。
